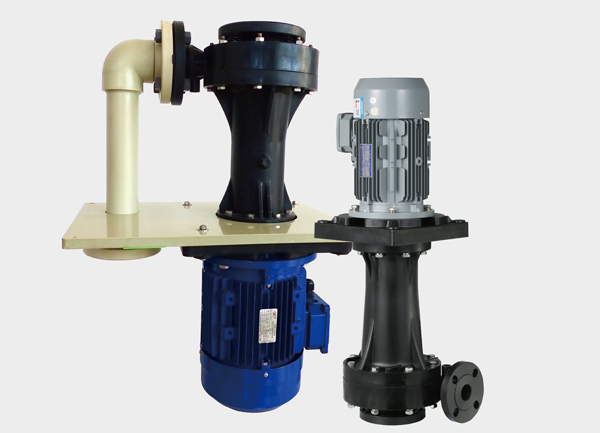

一、结构体系：按功能模块的精细化拆解

1. 核心功能模块（3 大模块）

（1）液下工作段

• 组成部件：叶轮、泵体（泵壳）、吸入管、导流壳
• 核心作用：完成液体的吸入、加压、输送
• 材质选择与技术要求：
  • 叶轮：根据介质特性细分 ——

    ① 清洁介质（如电解液）：选用闭式离心叶轮，材质以 PVDF（聚偏氟乙烯）或 316L 不锈钢为主，确保输送过程无杂质滞留；

    ② 含颗粒介质（如污水、矿浆）：采用开式 / 半开式叶轮，叶片角度通常为 15°-25°（减少颗粒堵塞风险），材质可选耐磨合金或碳化硅增强 PP，提升抗磨损能力；

    ③ 高粘度介质（如树脂）：搭配扭曲叶片叶轮，通过优化叶片弧度降低流体流动阻力，避免介质因粘度高导致输送效率下降。
  • 泵体：根据工况需求适配 ——

    ① 强腐蚀场景（如硫酸、氢氧化钠溶液）：选用 FRPP（玻璃纤维增强聚丙烯）或 PVDF，其中 PVDF 耐温上限可达 150℃，适配中高温腐蚀介质；

    ② 高温工况（如高温导热油、熔融盐）：采用夹套式泵体，主体材质为 316L 不锈钢，夹套内可通入冷却水或保温介质，控制泵体温度稳定；

    ③ 食品 / 医药行业（如乳制品、药液）：需用 316L 不锈钢，且内壁抛光精度需达到 Ra≤0.8μm，符合 FDA 卫生认证，避免介质污染。

（2）传动段

• 组成部件：长轴（或短轴）、轴承组件、轴套
• 核心作用：传递电机动力，保证轴的稳定旋转（减少径向跳动，避免叶轮与泵体摩擦）
• 材质选择与技术要求：
  • 轴：需兼顾强度与耐腐性 ——

    ① 常规工况（如常温酸碱输送）：316L 不锈钢，抗拉强度≥520MPa，满足一般负载需求；

    ② 强腐蚀 + 高负载场景（如海水、浓盐酸输送）：哈氏合金 C276，具备优异的晶间腐蚀抗性，可长期耐受强腐蚀介质侵蚀；

    ③ 超长液下深度（＞3m）：采用分段式轴，通过联轴器连接各段轴体，减少轴体挠度（避免因轴过长导致旋转时弯曲断裂），挠度控制标准为≤0.1mm/m。
  • 轴承：分干湿两类设计 ——

    ① 干式轴承（电机端）：选用氮化硅陶瓷深沟球轴承，无需润滑即可运行，耐磨损且适应高温环境（工作温度≤120℃）；② 液下轴承（泵体端）：采用滑动轴承，材质为碳化硅或 PTFE（聚四氟乙烯），依靠输送液体自身润滑，需保证介质中无大颗粒杂质（避免轴承磨损卡死）。
  • 轴套：主要作用是保护轴体免受介质腐蚀，材质与轴体匹配（如 316L 不锈钢轴配 316L 轴套），厚度通常为 3-5mm，磨损后可单独更换，降低维护成本。

（3）驱动段

• 组成部件：电机、电机支架、护罩
• 核心作用：提供动力输出，同时固定泵体整体结构（保证运行时稳定性）
• 材质选择与技术要求：
  • 电机：根据环境与工况适配 ——

    ① 常规环境（如普通车间）：Y 系列三相异步电机，防护等级 IP54（防粉尘、防溅水），绝缘等级 F 级（允许最高工作温度 155℃）；② 防爆环境（如化工车间、溶剂输送场景）：Ex d IIB T4 Ga 防爆电机，符合 ATEX（欧盟）或 GB3836（国标）标准，避免电机运转时产生火花引发爆炸；③ 变频调节需求（如流量需动态调整）：搭配变频电机，适配 0-50Hz 调速范围，且需具备低频散热功能（防止低频运行时电机过热烧毁）。
  • 电机支架：材质与泵体一致（如 FRPP 泵配 FRPP 支架、不锈钢泵配不锈钢支架），需承受电机 + 轴体的总重量，挠度控制≤0.1mm/m（防止支架变形导致轴体偏移）。

2. 关键辅助系统（2 大系统）

（1）轴封系统（防泄漏核心）

• 机械密封：适用于低粘度、无颗粒的腐蚀性介质（如硫酸、医药中间体），分两种类型 ——

  ① 单端面机械密封：结构简单、成本较低，需介质本身具备一定润滑性（如浓度≥98% 的硫酸），密封面常用 “碳化硅 - 碳化硅” 组合（耐腐耐磨，使用寿命长）；

  ② 双端面机械密封：带独立隔离液循环系统（如乙二醇、白油），隔离液压力需比介质压力高 0.1-0.2MPa，适用于易挥发、有毒介质（如氯仿、氰化物），可实现 “零泄漏”。
• 填料密封：适用于含少量颗粒、允许微量泄漏的工况（如市政污水、矿浆输送），填料材质为 “柔性石墨 + PTFE”（耐温≤200℃）或 “芳纶纤维”（耐磨损），正常泄漏量需控制在 10-20 滴 / 分钟（泄漏过多会浪费介质，过少则填料干磨烧毁）。
• 无密封设计：完全避免机械接触，适用于极毒、高危介质（如汞、砷化物），分两种形式 ——

  ① 叶轮反向密封：利用叶轮背面的反向叶片旋转产生负压，抵消介质对轴封的压力，避免泄漏；

  ② 磁力驱动：电机通过磁联轴器（外磁钢 + 内磁钢）带动叶轮旋转，无机械轴贯穿泵体，完全隔离介质与外界，但不适用于高粘度或含铁磁性颗粒的介质（会影响磁力传递）。

（2）冷却 / 保温系统（极端温度适配）

• 冷却系统：当介质温度＞120℃（如高温树脂、熔融塑料）时，在轴承箱或轴封处设置 “夹套冷却腔”，通入冷却水（或冷却油），控制轴承温度≤85℃、密封面温度≤100℃（防止轴承过热卡死、密封面因高温失效）。
• 保温系统：当介质易结晶（如烧碱溶液、硝酸铵溶液）时，在泵体和吸入管外设置 “夹套保温层”，通入蒸汽或热水（温度需比介质结晶点高 5-10℃），防止介质在泵内结晶堵塞流道，影响输送效率。

二、工作原理：从流体力学角度的深度解析

1. 启动阶段：无气缚的核心优势

2. 输送阶段：离心力与流体动能的转化

1. 叶轮高速旋转时，叶片对液体产生 “离心推力”，将液体从叶轮中心（吸入口）推向叶轮边缘（压出口），此过程中液体的 “动能” 和 “压力能” 显著提升（动能来自叶轮旋转的机械能，压力能随流速增加而积累）；
2. 液体进入泵体的 “蜗形流道”（导流壳），蜗形流道的截面积从入口到出口逐渐扩大，液体流速降低，部分 “动能” 通过流道结构转化为 “压力能”，形成稳定的压力差（出口压力高于入口压力）；
3. 压力差推动液体沿 “出液管” 输送至目标位置（如反应釜、储罐），同时叶轮中心因液体被甩出持续形成负压，储槽内的液体不断被吸入叶轮，实现连续、稳定的液体输送。

3. 关键问题：汽蚀的预防与控制

• 汽蚀危害：当叶轮中心的压力低于液体在该温度下的 “饱和蒸气压” 时，液体汽化产生气泡；气泡随液体流至叶轮边缘（高压区）时瞬间破裂，产生 “水击”（局部压力可达 100MPa 以上），导致叶轮表面出现蜂窝状损伤、泵体振动加剧、流量扬程下降，严重时会直接损坏泵体部件。
• 液下泵的抗汽蚀设计：
  1. 缩短吸入管长度：因泵体完全浸没，吸入管极短（通常＜0.5m），减少液体在吸入过程中的压力损失（压力损失越小，叶轮中心压力越难低于饱和蒸气压）；
  2. 叶轮前置诱导轮：针对高汽蚀风险工况（如输送高温液体、低沸点介质），在叶轮入口设置 “诱导轮”（螺旋形叶片），诱导轮旋转时提前对液体加压，提升叶轮中心的压力，避免汽化；
  3. 优化叶轮进口参数：将叶轮进口直径扩大、进口叶片角度放缓，降低液体在叶轮入口的流速（流速越低，压力损失越小），同时选用 “低汽蚀余量（NPSHr）” 的叶轮型号（NPSHr 值越小，抗汽蚀能力越强）。

三、类型分类：按核心特性的场景化划分

1. 按液下深度划分

• 短轴型液下泵：液下深度通常为 0.5-1.5m，泵轴较短（无需分段），结构简单、成本低，适用于储槽高度较低的场景（如小型反应釜配套、实验室小流量输送），常见型号如 50PVDF-15（液下深度 1m，流量 15m³/h）。
• 长轴型液下泵：液下深度 1.5-6m，泵轴为分段式（通过联轴器连接），需配备中间轴承（减少轴体挠度），适用于大型储槽、深井液体输送（如化工储罐区、环保污水池），部分型号可定制超长轴（液下深度＞6m），但需注意轴体挠度控制（避免旋转时振动超标）。

2. 按密封方式划分

• 机械密封型：主流类型，适配无颗粒、低粘度的腐蚀性介质（如硫酸、盐酸），根据介质毒性选择单 / 双端面，优点是泄漏量小（双端面可零泄漏），缺点是不耐颗粒（颗粒易磨损密封面）。
• 填料密封型：适配含少量颗粒、允许微量泄漏的工况（如污水、矿浆），优点是耐磨损、维护成本低（填料可单独更换），缺点是泄漏量较大（需定期补充介质）。
• 磁力密封型：无机械接触密封，适配极毒、高危介质（如汞、氰化物），优点是完全无泄漏，缺点是不适用于高粘度或含铁磁性颗粒的介质（会影响磁力传递效率）。

3. 按驱动形式划分

• 普通电机驱动型：适配流量、扬程稳定的工况（如固定工艺的液体循环），电机转速固定（1450r/min 或 2900r/min），结构简单、性价比高。
• 变频电机驱动型：适配流量需动态调整的工况（如反应釜进料、液位控制），通过变频器调节电机转速，实现流量 0-100% 无级调节，节能效果显著（较普通电机节能 20%-30%）。

四、核心技术参数与选型：避免错配的关键步骤

1. 核心技术参数（必确认项）

• 流量（Q）：单位为 m³/h 或 L/s，需根据工艺需求确定（如反应釜每小时需进料 50m³，则流量需≥50m³/h，预留 10%-20% 余量），常规型号流量范围为 2.88-2000m³/h（小流量适用于实验室，大流量适用于工业储罐区）。
• 扬程（H）：单位为 m，指泵能将液体输送的垂直高度（需考虑管道阻力损失，实际所需扬程 = 垂直输送高度 + 管道阻力损失，管道阻力损失通常按垂直高度的 10%-15% 计算），常规型号扬程范围为 12-50m（高扬程型号需搭配多级叶轮）。
• 液下深度（L）：单位为 mm，指泵体浸没于液体中的深度（需≤储槽高度 - 0.5m，避免泵体顶部接触液面），常规型号液下深度为 800-3000mm，超长深度需定制（如 6000mm）。
• 介质温度（T）：单位为℃，直接决定材质选择（如 PVDF 耐温≤150℃，FRPP 耐温≤80℃），常规适配温度范围为 - 20-150℃（超高温需用夹套冷却，超低温需用保温设计）。
• 介质密度（ρ）：单位为 kg/m³，影响电机功率计算（密度越大，所需功率越大），如水的密度为 1000kg/m³，30% 盐酸的密度为 1149kg/m³，需准确提供以避免电机过载。
• 介质粘度（μ）：单位为 mPa・s，粘度＞100mPa・s 时需选择高粘度专用叶轮（如扭曲叶片），否则会导致流量、扬程下降（如输送树脂时，粘度 200mPa・s 需比清水工况多预留 30% 功率）。
• 颗粒含量与粒径：颗粒含量＞5% 或粒径＞0.15mm 时，需选择开式叶轮 + 耐磨材质（如碳化硅增强 PP），避免颗粒堵塞叶轮流道或磨损部件。
• 防爆等级：化工、溶剂输送场景需确认防爆等级（如 Ex d IIB T4 Ga），避免电机火花引发安全事故。

2. 选型计算（关键公式与步骤）

• 电机功率计算：功率（P，单位为 kW）是选型的核心，需根据流量、扬程、介质密度、效率计算，公式为：



  P = (Q × H × ρ × g) / (3600 × 1000 × η) × K



  其中：Q = 流量（m³/h），H = 扬程（m），ρ= 介质密度（kg/m³），g = 重力加速度（9.81m/s²），η= 泵效率（常规为 60%-75%），K = 安全系数（1.2-1.3，避免过载）。



  示例：输送 30% 盐酸（ρ=1149kg/m³），流量 30m³/h，扬程 18m，效率 70%，则 P=(30×18×1149×9.81)/(3600×1000×0.7)×1.2≈2.97kW，需选择 3kW 电机。
• 选型流程图（简化版）
  1. 确认介质特性（化学性质→温度→颗粒含量 / 粒径→粘度→毒性）→ 初步确定过流材质（如强腐蚀选 PVDF，含颗粒选耐磨 PP）与密封类型（如有毒选双端面机械密封）；
  2. 确定工艺需求（流量→扬程→是否需要变频调节）→ 筛选参数范围内的泵型号（如流量 30m³/h、扬程 18m，筛选出 80PVDF-30 等型号）；
  3. 计算 NPSHa（装置汽蚀余量）与 NPSHr（泵汽蚀余量）→ 需满足 NPSHa＞NPSHr+0.5m（避免汽蚀），NPSHa = 储槽液面高度 - 泵体吸入口高度 - 管道阻力损失；
  4. 确认安装条件（储槽高度→液下深度→防爆等级）→ 最终确定型号（如液下深度 1.2m、防爆等级 Ex d IIB T4 Ga，确定 80PVDF-30-Ex 型号）。

五、维护与故障排查：延长寿命的实操指南

1. 日常巡检（每日 1-2 次，关键参数监控）

• 轴承温度：正常范围为≤85℃（滚动轴承）、≤95℃（滑动轴承），需用红外测温仪检测；若温度超上限，可能是轴承润滑不足（滚动轴承需补充润滑脂，滑动轴承需检查介质润滑是否充足）或轴承磨损（需停机更换）。
• 密封泄漏量：机械密封正常泄漏量≤5 滴 / 分钟，填料密封正常泄漏量 10-20 滴 / 分钟；若泄漏超标，机械密封需检查密封面是否磨损（如划痕、裂纹），填料密封需适当拧紧压盖（每次拧 1/4 圈，避免过紧烧毁）。
• 电机电流：正常范围为≤额定电流的 90%，需通过电流表监控；若电流超额定值，可能是叶轮堵塞（需清理杂质）、介质粘度 / 密度超标（需重新计算功率）或电机绕组短路（需用兆欧表检测绝缘电阻）。
• 振动值：正常范围为≤5mm/s（有效值），需用振动检测仪检测；若振动超标，可能是叶轮不平衡（附着杂质）、轴体弯曲（径向跳动超标）或轴承磨损（需逐一排查）。
• 出口压力：正常范围为稳定在额定扬程对应的压力值 ±5%（如扬程 18m 对应压力约 0.18MPa）；若压力骤降，可能是叶轮损坏（叶片变形）、管道泄漏（需检查接口密封）或吸入管堵塞（需清理滤网）。

2. 定期检修（按周期执行，避免部件老化）

• 每周检修：清理叶轮与吸入管内的杂质（用高压水冲洗），检查填料松紧度（手转叶轮无卡滞即可），确保叶轮流道无堵塞、填料无干磨。
• 每月检修：检查轴承润滑情况（滚动轴承需补充锂基润滑脂，填充量为轴承内部空间的 1/2-2/3），用百分表测量轴体挠度（需≤0.1mm/m），避免轴体弯曲导致振动。
• 每 3-6 个月检修：拆解检查密封组件（机械密封需查看密封面是否平整，填料需检查是否老化），校准叶轮与泵体的径向间隙（需控制在 0.1-0.3mm，间隙过大则扬程下降，过小则摩擦磨损）。
• 每年检修：全面拆解泵体，更换易损件（轴套、O 型圈、填料、密封件），用兆欧表检测电机绝缘电阻（需≥1MΩ，环境温度 25℃时），确保电机无短路风险。

3. 常见故障排查（逻辑化分析）

（1）流量不足

• 可能原因（按概率排序）：① 叶轮堵塞（杂质附着在叶片上）；② 管道接口泄漏（压力损失过大）；③ 电机转速不足（电源电压偏低或变频器故障）；④ 叶轮磨损（叶片变形、厚度减少）。
• 解决方案：① 停机拆泵，用高压水清洗叶轮；② 检查管道接口，更换老化的密封垫片；③ 测量电源电压（需稳定在 380V±5%），修复或更换变频器；④ 更换新叶轮（材质需与原型号一致）。

（2）噪音异常（刺耳声或低频振动声）

• 可能原因（按概率排序）：① 汽蚀（叶轮中心产生气泡）；② 轴承磨损（滚动轴承滚珠损坏或滑动轴承间隙过大）；③ 轴体弯曲（径向跳动超标）；④ 叶轮与泵体摩擦（径向间隙过小）。
• 解决方案：① 降低泵安装深度（增加 NPSHa）或更换低 NPSHr 的叶轮；② 更换轴承（材质需匹配工况）；③ 校直轴体（偏差＞0.1mm 时需更换新轴）；④ 调整叶轮与泵体的径向间隙至 0.1-0.3mm。

（3）电机过载跳闸

• 可能原因（按概率排序）：① 介质粘度 / 密度远超设计值（如原设计输送清水，实际输送高粘度树脂）；② 叶轮卡滞（颗粒卡在叶片与泵体之间）；③ 电机绕组短路（绝缘层老化）；④ 扬程过高（实际所需扬程超过泵额定扬程）。
• 解决方案：① 重新计算功率，更换更大功率的电机；② 拆解泵体清理颗粒，在吸入管入口安装≥80 目的滤网（防止颗粒进入）；③ 维修电机绕组（或更换新电机）；④ 更换更高扬程的泵型号（或减少管道阻力损失）。

六、行业典型应用案例（附选型思路）

案例 1：化工行业 ——30% 盐酸输送（强腐蚀、常温）

• 工况需求：流量 30m³/h，扬程 18m，液下深度 1.2m，介质为 30% 盐酸（ρ=1149kg/m³，pH=1，无颗粒，常温 25℃），普通车间环境（无需防爆）。
• 选型思路：
  1. 介质强腐蚀→ 过流部件选 PVDF（耐盐酸腐蚀，耐温≤150℃，满足常温需求）；
  2. 无颗粒、低粘度→ 选用闭式离心叶轮（效率约 70%，输送效率高）；
  3. 介质无毒性→ 密封选单端面机械密封（密封面材质 “碳化硅 - 碳化硅”，泄漏量≤5 滴 / 分钟）；
  4. 功率计算→ P=(30×18×1149×9.81)/(3600×1000×0.7)×1.2≈2.97kW→ 选 3kW 普通电机；
• 最终型号：某品牌 80PVDF-30（流量 30m³/h，扬程 18m，液下深度 1.2m，3kW 电机）。

案例 2：环保行业 —— 市政污水输送（含颗粒、常温）

• 工况需求：流量 50m³/h，扬程 15m，液下深度 2.5m，介质为市政污水（含泥沙颗粒，粒径≤3mm，浓度 5%，ρ=1050kg/m³，常温 20℃），户外污水池（无需防爆）。
• 选型思路：
  1. 含颗粒→ 过流部件选耐磨 PP（成本低，耐污水腐蚀，抗颗粒磨损），叶轮选开式（宽流道，避免堵塞）；
  2. 颗粒易磨损密封→ 密封选填料密封（材质 “芳纶纤维”，耐磨损，泄漏量 10-20 滴 / 分钟）；
  3. 液下深度 2.5m→ 选长轴型液下泵，配中间轴承（减少轴体挠度，避免振动）；
  4. 功率计算→ P=(50×15×1050×9.81)/(3600×1000×0.65)×1.2≈3.8kW→ 选 4kW 普通电机；
• 最终型号：某品牌 100GXL-50（流量 50m³/h，扬程 15m，液下深度 2.5m，4kW 电机）。

案例 3：医药行业 —— 药液循环（高洁净、低温）

• 工况需求：流量 10m³/h，扬程 12m，液下深度 0.8m，介质为抗生素药液（无颗粒，ρ=1020kg/m³，温度 5℃，需符合 FDA 认证），洁净车间（无需防爆）。
• 选型思路：
  1. 高洁净需求→ 过流部件选 316L 不锈钢，内壁抛光 Ra≤0.8μm（符合 FDA 认证，避免药液污染）；
  2. 无颗粒、低粘度→ 选用闭式叶轮（抛光处理，无卫生死角）；
  3. 药液需无污染→ 密封选双端面机械密封（隔离液用无菌水，避免介质与外界接触）；
  4. 低温工况→ 无需保温（温度 5℃接近常温，无结晶风险）；
• 最终型号：某品牌 65SS-10（流量 10m³/h，扬程 12m，液下深度 0.8m，2.2kW 电机）。
